Multímetro digital de painel 72x72 mm - TENSE (DAV-72D)

Descrição do produto:
O DAV-72D é um voltímetro-amperímetro digital combinado monofásico, concebido para a monitorização contínua da tensão CA entre a fase e o condutor neutro e da corrente de carga consumida, medida por um transformador de corrente externo (CT-120, incluído). O instrumento é adequado para quadros eléctricos, instalações de produção e sistemas de distribuição ou monitorização de energia.

Princípio de funcionamento e utilização:

• Ligação ao condutor de fase e neutro a ser medido através dos terminais de medição de tensão.

• Corrente medida através de um transformador de corrente CT-120 externo, cujos condutores secundários se ligam aos terminais K e L na parte posterior do instrumento.

• Quando a alimentação é aplicada, é apresentado o seguinte:

  • Tensão de fase atual (V)

  • Corrente de carga (A)

Instalação e configuração:

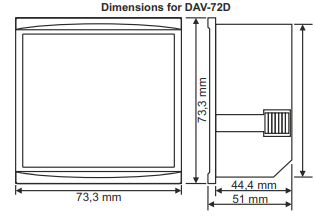

• Montagem no painel frontal (recorte de 68 × 68 mm)

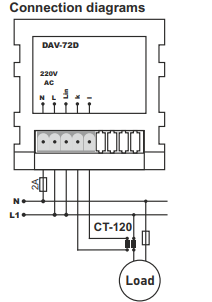

• Cablagem do CT-120 como indicado no diagrama, fio de carga encaminhado através do transformador

• Não utilizar outros transformadores de corrente - o instrumento está calibrado especificamente para o CT-120

Especificações técnicas:

• Tensão de funcionamento:140-270 VAC.

• Frequência da rede eléctrica:50/60 Hz

• Gama de tensão apresentada:5-300 V CA

• Gama de corrente medida:1-100 A (via CT-120)

• Precisão:

  • Tensão: ±1%

  • Corrente: ±3 %

• Ecrã:2 linhas, 3 dígitos, altura dos caracteres 14 mm

• Potência do instrumento:<6 VA

• Temperatura de funcionamento:-20 °C a +55 °C

• Altitude:até 2000 m

• Ligação:terminais de encaixe, secção transversal do cabo até 1,5 mm²

• Montagem:painel, lado frontal

• Peso:até 220 g
