Relé de controlo de fase FKV-03F

Descrição

FKV-03F - Relé para controlo de fases, TENSO

Descrição do produto

O relé FKV-03F foi concebido para proteger os motores eléctricos trifásicos contra uma sequência de fases incorrecta, falha de fase e assimetria de tensão (fixada em 40%). O dispositivo contém um condutor neutro e uma indicação LED clara do estado e dos erros.

Função e funcionamento

• Funcionamento normal:LED OUT aceso, relé ativo.

• Erro de assimetria:LED ERR apagado, relé desativado.

• Sequência de fases incorrecta:indicador de erro aceso, LED OUT apagado, relé desativado.

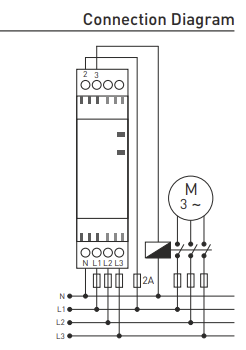

• Contactos:

  • Relé ativo: 2 (COM) e 3 (NA) comutados.

  • Relé desativado: 2 (COM) e 3 (NA) comutados

Dados técnicos

• Tensão de funcionamento: 3×380 V AC + fio neutro

• Frequência: 50/60 Hz

• Consumo de energia: <6 VA

• Assimetria: fixa 40%

• Contacto: 5 A / 250 V AC (carga resistiva)

• Indicação LED: 3 díodos

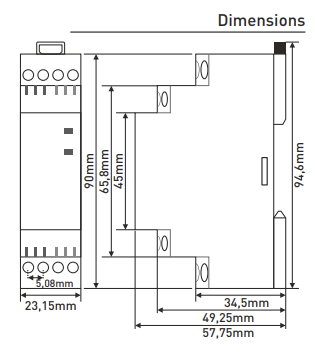

• Montagem: calha DIN

• Temperatura de funcionamento: -20 °C a +55 °C

• Diâmetro do cabo: até 2,5 mm²

• Peso: <150 g

Aplicação

• Motores eléctricos trifásicos

• Máquinas e bombas industriais

• Equipamentos sensíveis à qualidade da rede de alimentação eléctrica
