Descrição

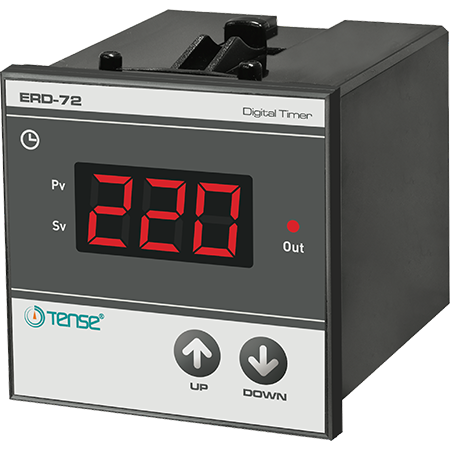

Relés de tempoERD-96 ERD-48, ERD-72- TENSE

Temporizador de atraso / relé de impulsos cíclicos / gerador de impulsos simétricos e assimétricos

O relé temporizadorERD-96 ERD-48, ERD-72foi concebido para criar um atraso no tempo ou gerar impulsos cíclicos para controlar vários processos em sistemas de automação e controlo (ACS).
É particularmente adequado para utilização em:

• Sistemas AC,

• controlo de piscinas e tecnologia,

• sistemas de emergência e de segurança,

• automação geral e controlo sequencial de instalações.

Caraterísticas principais

• Duas funções básicas

  • Temporizador de atraso

  • Relé cíclico(gerador de impulsos - impulsos simétricos/assimétricos)

• Amplo intervalo de tempo:
  0,1 s a 999 minutos

• Indicação da contagem decrescente do tempo- ecrã digital do tempo restante (tempo de arrefecimento)

• Ligação simplesatravés de bloco de terminais

• Adequado para utilização universalem redes AC 100...240 V

Especificações técnicas

Parâmetros mecânicos e do ecrã

• Ecrã:Ecrã LED de 3 dígitos e 7 segmentos

Funções

• Saída imediata após o arranque (Out2)

• Saída retardada após o arranque (Out1)

Entradas

• Entrada START:contactos 11-12

  • 100...240 V AC, 50/60 Hz

  • Consumo máx. 3 mA

  • Temporização

• Intervalos:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (opcional)

• Resolução:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Precisão:±1,5% do valor nominal

Saídas

• Out1 - Saída retardada:

  • Relé NO-O-NC

  • 250 V AC, 2 A (carga resistiva)

• Out2 - Saída imediata:

  • Relé NO-O

  • 250 V AC, 2 A (carga resistiva)

Alimentação eléctrica

• Tensão de alimentação:100...240 V AC, 50/60 Hz

• Consumo de energia:< 5 VA

Condições ambientais

• Temperatura de funcionamento:-20 °C a +55 °C

• Altitude de funcionamento:até 2000 m
