TK30 - Transformador de medição de corrente 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Descrição

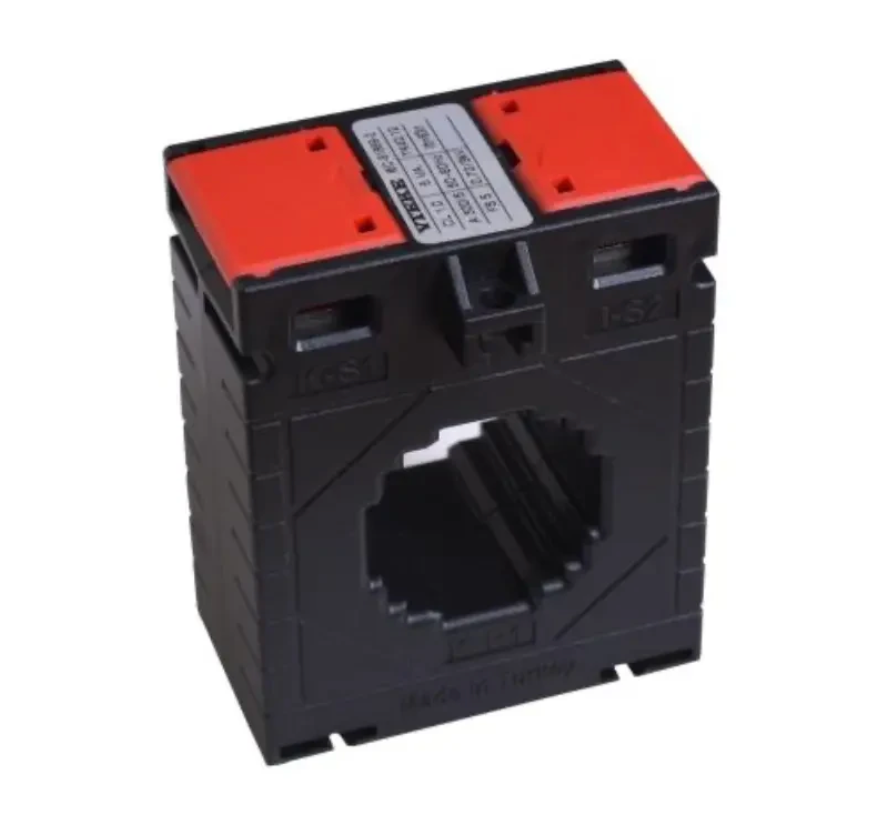

Transformador de corrente de medição do tipo janela da série TK30 fabricado pela empresa turca TENSE

Descrição do produto

O transformador de medição de corrente do tipo janela foi concebido para a medição indireta de correntes alternadas sinusoidais em sistemas eléctricos.
Adequado para utilização profissional na indústria, armários de contadores, sistemas de medição e controlo.
A montagem é possível com os pés de montagemKK0001ouKK0002(incluídos).

Especificações técnicas

Parâmetros eléctricos

Transformador de medição deslizante para correntes primárias nominais de 150 a 600 A, corrente secundária de 5 A, saídas nominais de 1 a 10 VA, disponível na classe de precisão 0,5S.

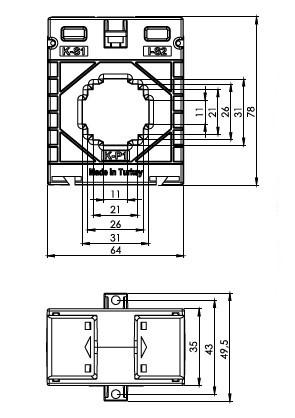

Parâmetros mecânicos

• Enrolamento primário (secção de perfuração):30 × 10 mm

• Fio redondo:Ø 26 mm

• Caixa:ABS não inflamável e retardador de chama

• Bloco de terminais:

  • Tampa não amovível

  • Adequado para condutores de secção transversal elevada

  • Pinças de latão para maior segurança

Montagem

• Tipo de montagem:KK0001ouKK0002

• Fácil de deslizar sobre o condutor

Propriedades térmicas e operacionais

• Temperatura de funcionamento:-25 °C a +85 °C

• Imunidade à corrente de curto-circuito de curta duração (Ith):60 × In

• Resistência à corrente contínua (Id):1,2 × In

Normas

Fabricado de acordo com:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
