RGT-MT18 - Controlador de potência reactiva 18 níveis +TCR com RS485 ModBus

Descrição

Controlador de potência reactiva RGT-MT18 - 18 passos + SVC, ecrã tátil, RS485 MODBUS RTU

O novo desenvolvimentoTENSEimplementa todos os requisitos mais recentes dos modernos sistemas de compensação de potência reactiva instalados em instalações industriais e civis: fábricas, oficinas, quintas, hotéis, estações de serviço, centros comerciais, escolas, hospitais, bancos.

Sobre o equipamento

O RGT-MT18é um controlador de correção do fator de potência trifásico,compatível com SVC (TCR), comecrã tátil, de 18 passos.

• É utilizado para acompensação de potência reactiva(indutiva e capacitiva).

• Se a energia reactiva indutiva for proveniente da rede eléctrica, o controlador liga condensadores.

• Se a energia reactiva capacitiva vier da rede, o controlador liga um indutor de derivação.

• O objetivo é reduzir o rácio entre a energia indutiva e capacitiva, e entre a energia ativa e reactiva no sistema.

• Permite a compensação eficaz de degraus em sistemas desequilibrados.

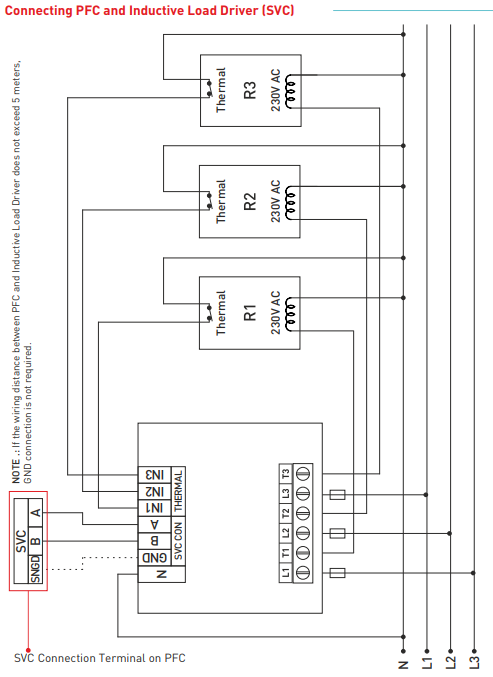

O que é SVC (TCR)?

SVC - Static VAR Compensationé um sistema de compensação de potência reactiva estática que utilizareactores controlados por tiristorespara compensar de forma suave e rápida a potência capacitiva no sistema.

Principais vantagens e caraterísticas

• 18 saídas de relé + SVC (TCR)

• Ecrã tátil de 5 polegadas- fácil instalação e controlo total do sistema

• Saída de alarme: tensão, corrente/tensão harmónica, potência indutiva e capacitiva

• Entrada do gerador e compensação do gerador

• Comunicação remotaRS485 (MODBUS RTU)

• Ajuste manual do valor do passo

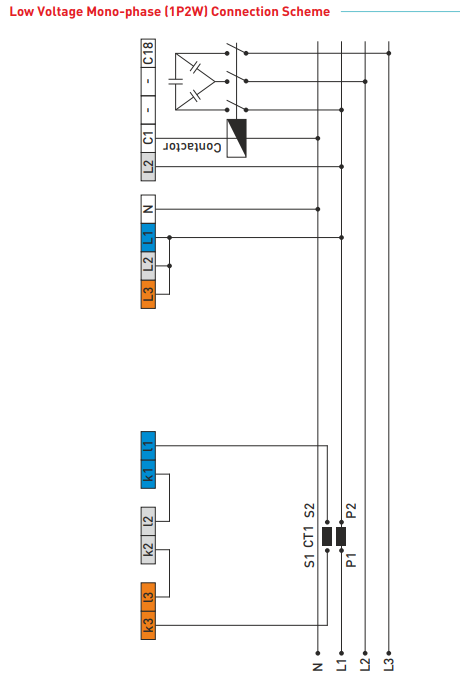

• Ligação de condensadores monofásicos, bifásicos e trifásicos e reactores de derivação

• Monitorização das harmónicas de tensão e de corrente até à61ª harmónica

• Saída de alarme de temperatura

• Visualização gráfica: fator de potência, cosφ de cada fase

• Visualização gráfica: relação de energia capacitiva/ativa e indutiva/ativa

• Monitorização da energia total (importação/exportação)

• Monitorização THD-V e THD-I de cada fase

• Geração de análise de potência (20 amostras, 9999 min.)

• Registo do consumo de energia (energia ativa, reactiva, aparente e corrente)

• Monitorização dos valores mínimos, máximos e médios de corrente e tensão de cada fase

• Tempo real (RTC)

• Menu protegido por password

Especificações técnicas

• Tensão de alimentação:100-300 VAC

• Frequência:50/60 Hz

• Consumo de energia:< 12 VA

• Temperatura de funcionamento:-20 °C a +55 °C

• Gama de medição de tensão:5-280 V CA

• Gama de medição de corrente:5 mA - 5,5 A (sem transformador de corrente)

• TTI conectável:5/5 A ... 10000/5 A

• Número de harmónicos: 2-61

• Relógio em tempo real:> 5 anos

• Precisão da medição: ±1 %

• Visor:ecrã tátil a cores de 5 polegadas

• Tipo de ligação:bloco de terminais

• Contactos dos estágios de saída:3 A/250 VAC

• Número de estágios:18 + SVC

• Interface:RS485 MODBUS RTU

• Diâmetro do cabo:2,5 mm²

• Peso:máx. 900 g

• Montagem:embutido no painel

• Altitude de trabalho:< 2000 m

• Classe de proteção:IP41 (painel frontal), IP20 (caixa)

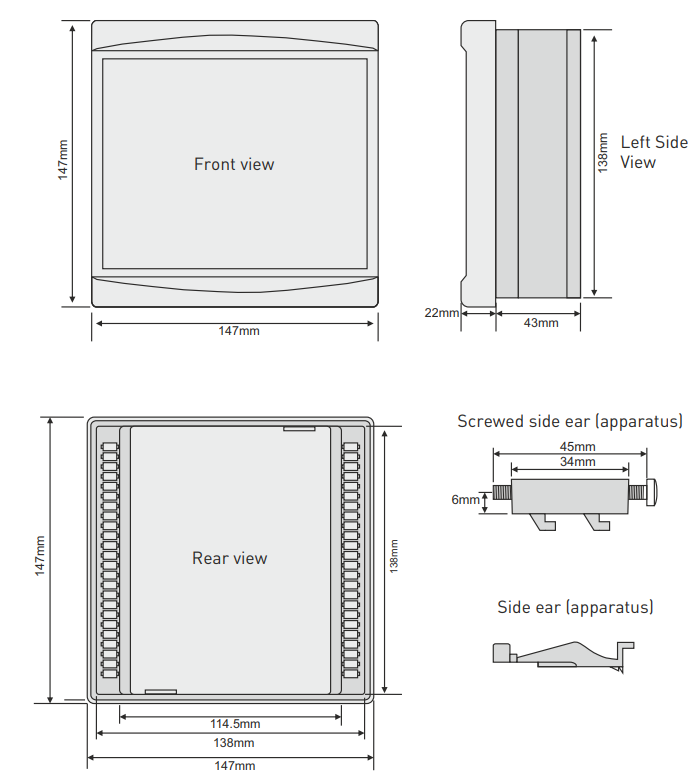

• Dimensões do recorte do painel:140 × 140 mm
